Gateway – Configuración Inicial Paso a Paso
Los Gateway Phantom son dispositivos que conectan los sensores de monitoreo continuo Phantom con el mundo exterior (La nube) o a tu base de datos local. Dichos dispositivos utilizan dos protocolos inalámbricos (WiFi y BLE 5.0) así como conectividad Ethernet. Los datos recolectados por los sensores Phantom son recolectados a través del dispositivo Gateway y procesados a traves de EI Monitoring Service.
A continuación te platicaremos como realizar paso a paso la configuración inicial del dispositivo Gateway y así tener una conexión efectiva con el EI Monitoring Service. Para la configuración inicial del Gateway es necesario tener a mano un cable de Ethernet y un clip. Así como contar con el software EI Monitoring Service instalado.
Configuración WiFi.
Primero, conecte el dispositivo Gateway a su computadora o servidor a través del cable USB. Después, reinicie el dispositivo por medio del orificio que se encuentra a la izquierda de la pantalla usando un clip. Notara que el dispositivo se reinicia una vez que el logotipo de Erbessd Instruments aparezca en la pantalla.

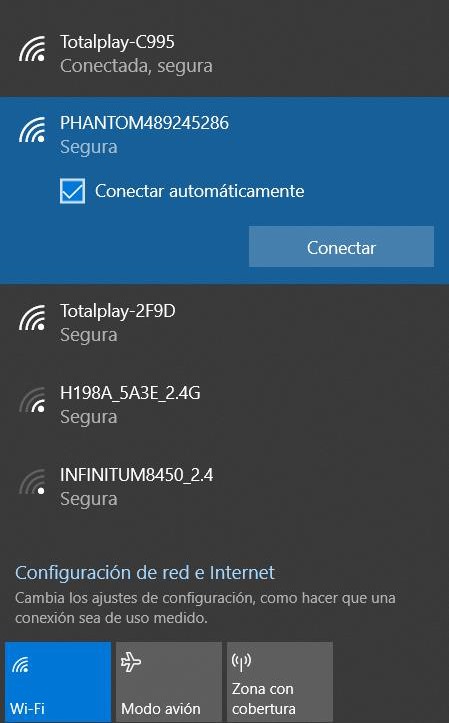

Seleccione el dispositivo Gateway como una conexión Wi-Fi. La contraseña de la conexión Gateway es “88888888” (ocho veces el numero 8).
Configuración de red.

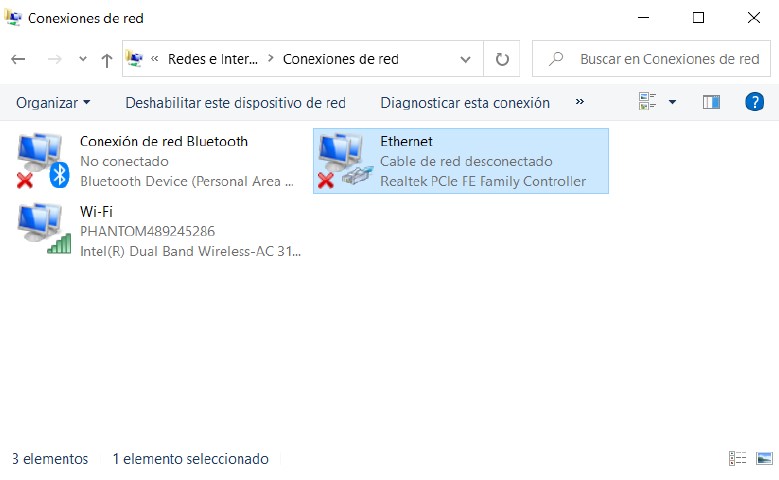

Una vez conectado a la red Phantom diríjase a “Inicio” y haga click en “Panel de Control”. Proceda a hacer click en “Ver el estado y las tareas de red”. Una vez que la ventana “Centro de redes y recursos compartidos” se encuentre abierta, hacer click en “Cambiar configuración del adaptador”. Esto abrirá la ventana “Conexiones de red”. Hacer doble click en Ethernet.

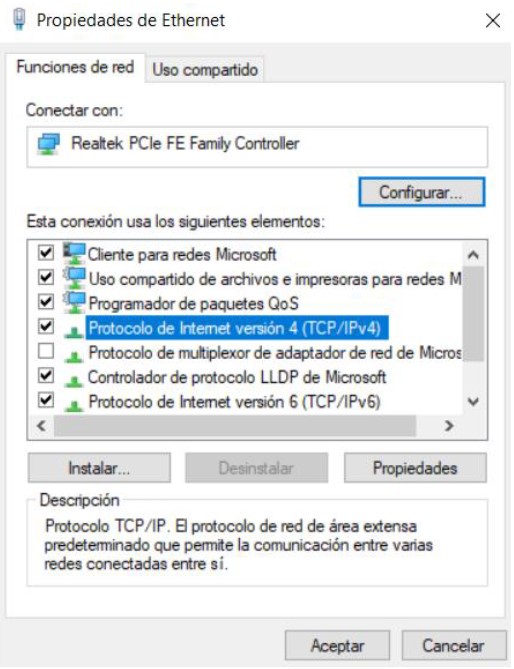

En la ventana “Propiedades de Ethernet”, seleccione “Protocolo de Internet versión 4 (TCP/IPv4)”

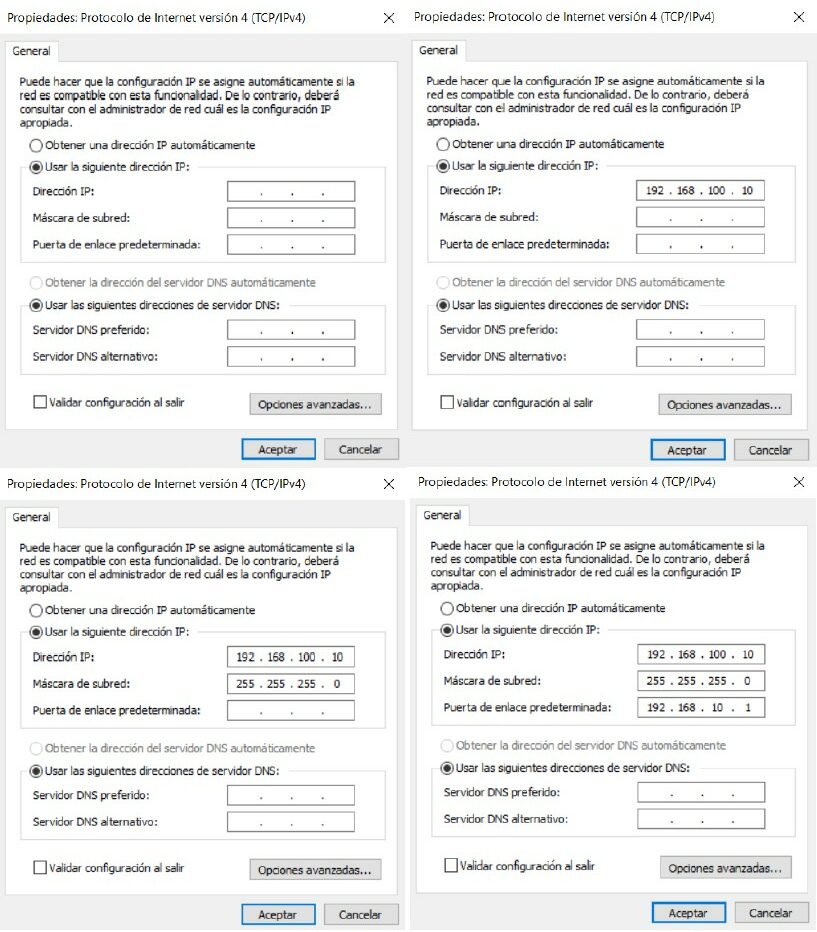

En la siguiente ventana, seleccione “Usar la siguiente dirección IP” y escriba en la caja la dirección de IP deseada. La máscara de subred será generada automáticamente y escriba la Puerta de enlace predeterminada. Hacer click en “Aceptar”.
Configuración IP.

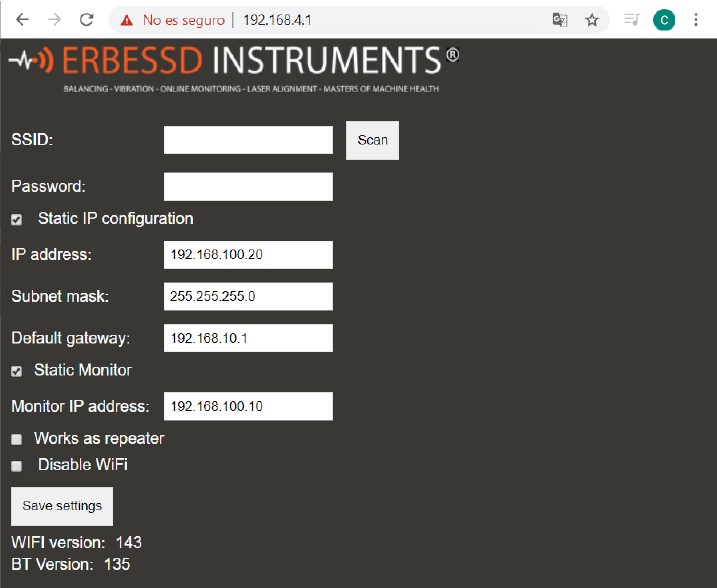

Una vez configuradas las direcciones de nuestra red, abrir el explorador y acceder a 192.168.4.1 y así se abrirá la pagina de configuración de Gateway de Erbessd Instruments.
Aquí, seleccionamos la opción “Static IP configuration”. Escriba la dirección IP que había escrito con anterioridad en la ventana de “Protocolo de Internet versión 4 (TCP/IPv4)” pero cambiando los últimos números. Escriba las mismas direcciones de Máscara de subred y Puerta de enlace predeterminada.
Para finalizar, seleccione “Static Monitor” y en la dirección de Monitor IP, escriba la dirección IP correcta de la ventana “Protocolo de Internet versión 4 (TCP/IPv4)” y después hacer click en “Save Settings”
Como características adicionales, en esta página también cuenta con dos opciones
- Work as a repeater: Los dispositivos Gateway pueden conectarse a través de WiFi o Ethernet, sin embargo también existe la posibilidad de conectarse a través de otro dispositivo Gateway. Para configurar la función de repetidor, sólo es necesario marcar la casilla “Work as a repeater” (Funcionar como repetidor). No es necesario realizar ninguna configuración adicional, y no necesita conexión a internet.Los dispositivos Gateway configurados como repetidores buscarán de forma automática otro Gateway que se encuentre conectado a internet y le otorgará prioridad de conexión. A partir de ese momento, iniciará un protocolo para reenviar los datos a el Gateway con conexión a internet. No se necesita ninguna configuración.
- Disable WiFi: Los dispositivos Gateway pueden ser configurados para funcionar a través de una red WiFi colocando los datos de acceso en la parte superior de la pagina. Sin embargo, también puede deshabilitar esta opción marcando la casilla “Disable WiFi” (Desactivar WiFi). Tome en cuenta que al seleccionar esta característica, el dispositivo Gateway solo podrá conectarse a una red a través de cable Ethernet y de ninguna otra manera hasta que cambia de nuevo la configuración.

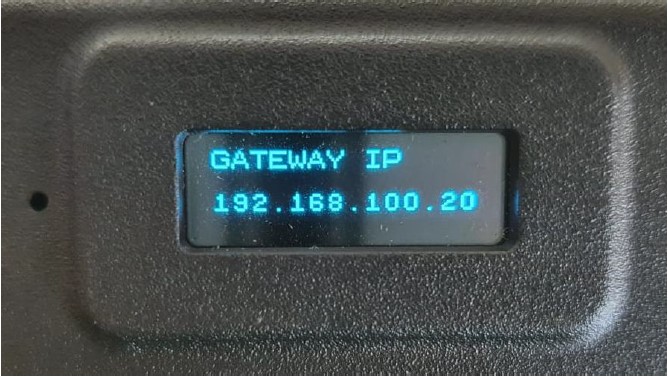

Después conecte el dispositivo Gateway a la computadora con el cable de Ethernet. Esto hará que el dispositivo se reinicie de nuevo. Una vez que el dispositivo se reinicie, la pantalla mostrara el Gateway IP.

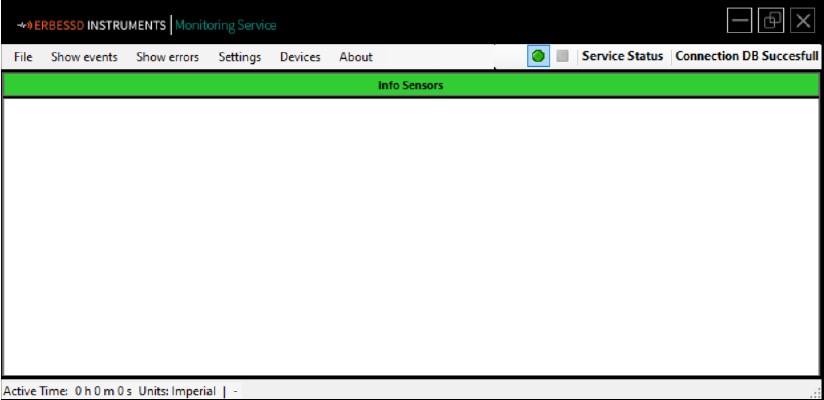

Una vez que se muestre en pantalla el Gateway IP, abra el software de EI Monitoring y haga click en el botón verde del software para iniciar el servicio.

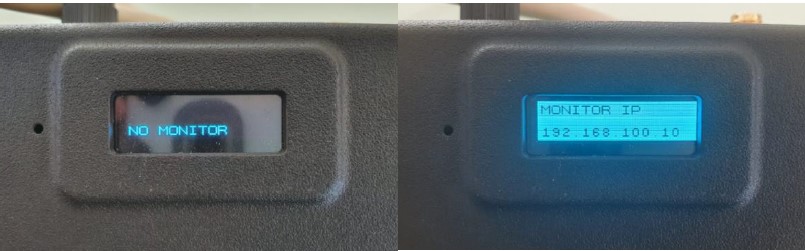

Para finalizar con la configuración del dispositivo, esperar unos segundos para el que servicio inicie y ahora el Gateway cambiara de “No monitor” a “Monitor IP”.
Con esto, su dispositivo Gateway se encuentra listo.
